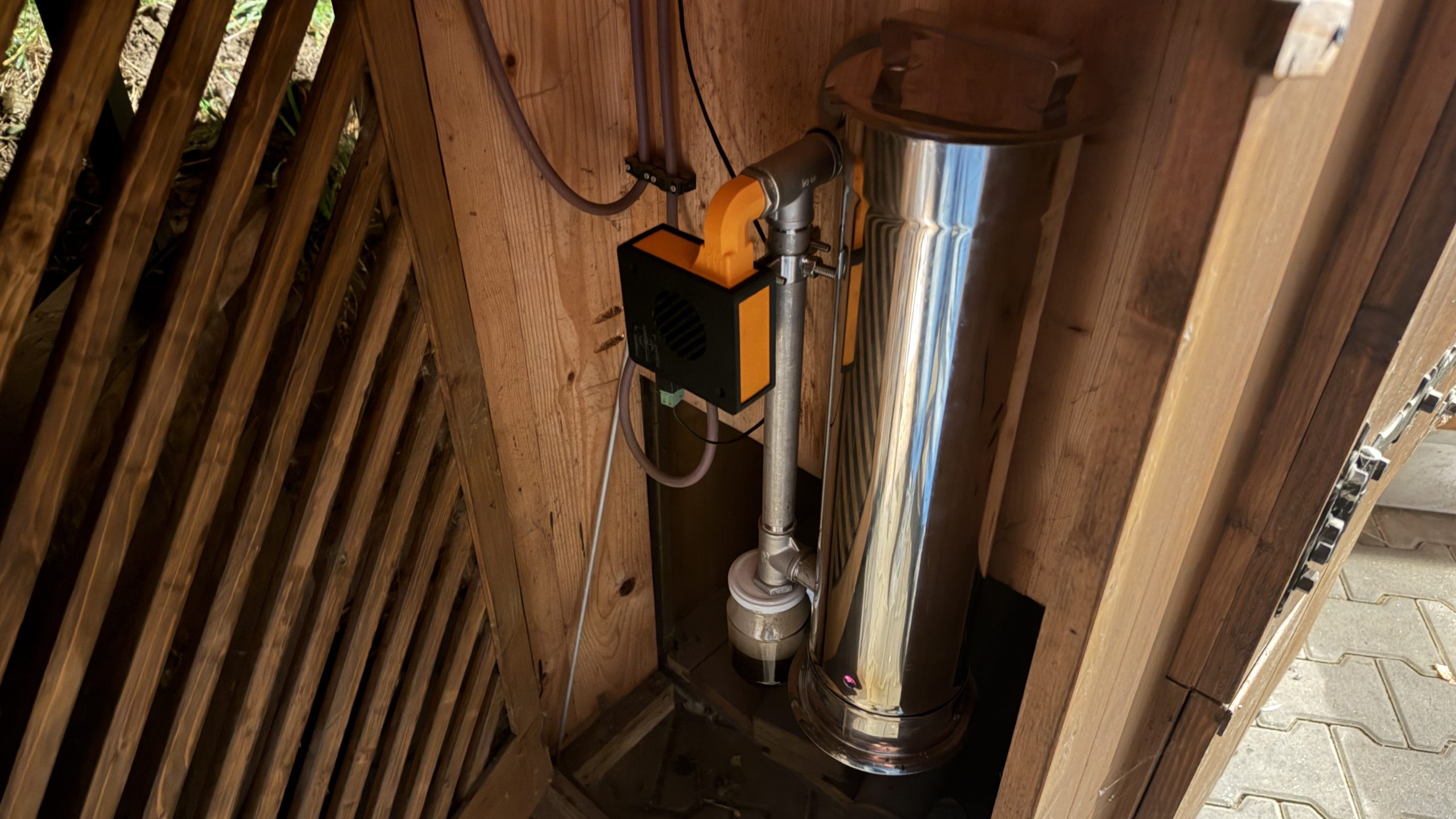

Pokud se chcete podívat, jak jsem generátor vyráběl, video naleznete zde, případně máte níže výkres ke stažení. Mám odzkoušených více jak 8 hodin provozu bez problému, štěpka 2-16mm (konkrétně tato) ale po vypnutí ventilátoru, generátor ještě samovolně vytvářel dým zhruba 12 hodin.
Do zásobníku se vejde cca 5,6l štěpky což je cca 1,4kg použité štěpky, mělo by to vydržet na minimálně 12 hodin uzení, záleží jak máte nastavené otáčky ventilátoru a jak velkou udírnu používáte.
Seznam dílů:
Dvojnipl typ 310 500mm 459 Kč
https://www.inerez.cz/zbozi-dvojnipl-typ-310-1-4404-3-4-500mm-detail-175090
Dvojnipl typ 310 300mm 370 Kč
https://www.inerez.cz/zbozi-dvojnipl-typ-310-1-4404-3-4-300mm-detail-175088
2ks T-kus typ 307 3/4“ 91 Kč (182 Kč)
https://www.inerez.cz/zbozi-t-kus-typ-307-1-4401-3-4-detail-152723
Redukce typ 341 3/4“x3/8“ 77 Kč
https://www.inerez.cz/zbozi-redukce-typ-341-1-4401-3-4-x-3-8-detail-152782
Trubka 12×1 1m (110mm) 13 Kč řez a trubka 57 Kč (70 Kč – 7 Kč)
https://www.inerez.cz/zbozi-nerezova-trubka-svar-en-10217-7-1-4301-12×1-0-detail-162319
Nipl typ 309 3/4“ 46 Kč
https://www.inerez.cz/zbozi-nipl-typ-309-1-4401-3-4-detail-154431
2x Matice typ 327 3/4“ 40 Kč (80 Kč)
https://www.inerez.cz/zbozi-matice-typ-327-1-4401-3-4-detail-152897
Příruba plochá d 115 tl.10mm 33,7mm 224 Kč
https://www.inerez.cz/zbozi-priruba-plocha-eko-b-10-1-4301-dn-25-33-7-detail-158846
Trubka 33,7x2mm 1m 25 Kč řez a trubka 211 Kč (236 Kč – 24 Kč)
https://www.inerez.cz/zbozi-nerezova-trubka-svar-en-10217-7-1-4301-33-7×2-0-detail-162380
Šroub M5x16 1,2 Kč (2 Kč)
https://www.inerez.cz/zbozi-nerezovy-sroub-din-933-a2-m-5×16-detail-164269
2ks Matice M10 1,2 Kč (3 Kč)
https://www.inerez.cz/zbozi-nerezova-matice-din-934-a2-70-m-8-detail-183169
Šroub M8x40 (4 Kč)
https://www.inerez.cz/zbozi-nerezovy-sroub-din-933-a2-m-8×30-detail-164333
Objímka s maticí 3/4 (58 Kč)
https://www.inerez.cz/zbozi-objimka-s-matici-1-4301-3-4-detail-156229
Roura 500mm 0,6 nerez (366 Kč)
https://www.nerez-kominy.cz/cz/kourovody-a-vlozky-wk-0,6-mm/0,6-wk-120-mm/17074-prodmax-120-roura-500-mm-0-6mm-nerez.html
Záslepka 125 (182 Kč)
https://www.nerez-kominy.cz/cz/prislusenstvi-kominu-a-vlozek/k-125mm/17131-prodmax-125-zaslepka-nerez.html
Záslepka 120 (182 Kč)
https://www.nerez-kominy.cz/cz/prislusenstvi-kominu-a-vlozek/k-120mm/17100-prodmax-120-zaslepka-nerez.html
Výkres
k nekomerčnímu použití zdarma
- brzy doplním
